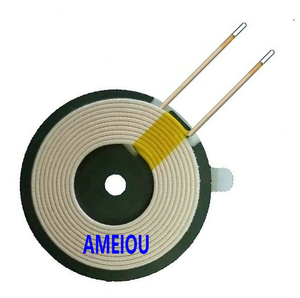

■产品形状和尺寸 Product Apperance & Dimensions （Unit:mm）
(注:图片仅供参考，具体以实物为准)
■产品电气特性 Product Electrical characteristics
参数 (Parameter)： | 数值(Value) |
产品名称（Product name） | 无线充电线圈模组 |
产品编号 (Product number)： | AWM-HY500A11G40L |
铁氧体型号 (Ferrite type)： | AWF-HY500085L |
线圈型号 (Coil type)： | AWC-A11G40 |
线圈匝数 (Coil Turns)： | 10Ts (10ts x 1Layers) |
电感 (Inductance)： | 6.3 µH ±10% |
Q值 (Q Value)： | 70 (Min.) |
直流电阻 (DC Resistance)： | 45 mΩ（Max.） |
测试仪器 (Testing Instrument)： | TH2816B @100kHz、1Vrms；TH2512B At 25℃ |
■更多信息请咨询我们(Contact Us For More Information)。
